外观设计专利申请图片示范——六视图

2018年5月25日，牵动科技界的苹果三星专利案“世纪诉讼”最终结果出炉，联邦法院做出裁定，判决三星电子在2012年侵犯苹果公司iPhone产品的设计及其他技术专利，三星需向苹果公司支付5.39亿美元的专利费用，其中5.333亿美元赔偿于苹果公司的三项外观设计专利。

由此可见，外观设计专利的重要性。而在实际产品被侵权的维权过程中，外观设计专利也是最直接，最容易取证的维权方式，是产品保护及维权的重要利器。

根据各国的外观设计专利保护制度，申请外观专利时，我们需要提供专利申请书、及专利说明文件及附图，外观设计专利的保护是以权利人所提交外观设计图片为准，因此，在申请外观设计专利时就需要申请人提交高质量的外观设计图片。根据各个国家专利审查制度的不同，外观设计专利申请提交图片的要求有细微不同，但通常都需要提交产品的六面正投影视图。

六面正投影视图（简称六视图）是指主视图、后视图、左视图、右视图、俯视图和仰视图，下文将以中国外观专利申请为例，结合两个例子来简要说明什么是六面正投影视图。

案例1：六面视图解析

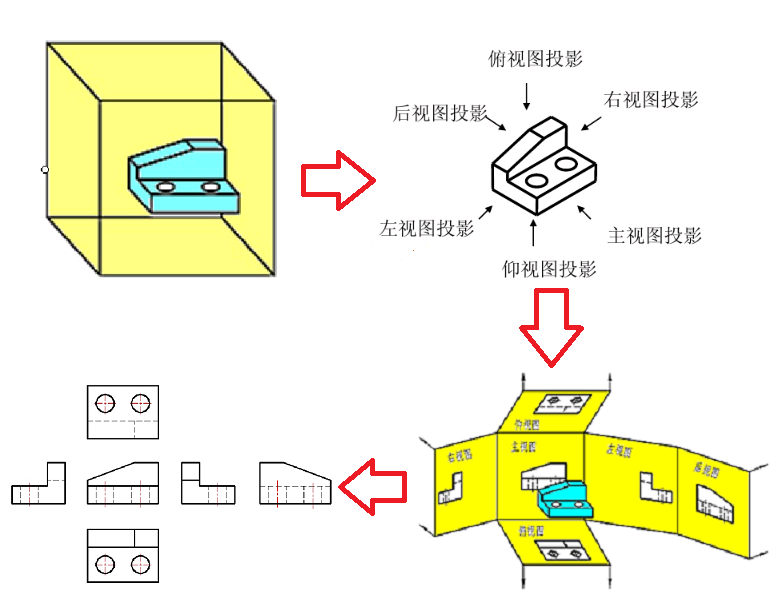

参照上图所示，六视图可以理解为将一个物品放置在设置有六个投影面的正六面体空间里，然后在面向物体的六个方向分别照射来一束光，在光面向的投影面上投影出的物体形状。

因而，六视图具有主、后视图对称，左、右视图对称，俯、仰视图对称的规律，可以以此简单判断外观专利申请六视图是否绘制正确。

案例2：杯子外观专利申请的六视图

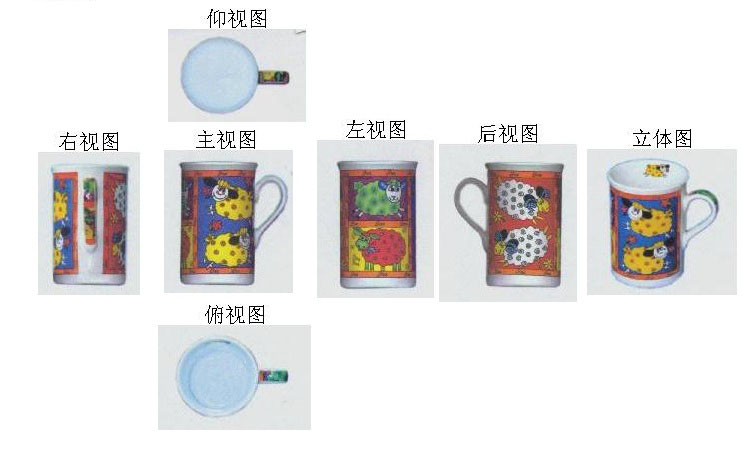

参照下图所示，六视图可以理解为将一个物品放置在设置有六个投影面的正六面体空间里，然后在面向物体的六个方向分别照射来一束光，在光面向的投影面上

参照上图所示，根据《审查指南》主视图所对应的面应当是使用时通常朝向消费者的面或者最大程度反映产品的整体设计的面，因此，在带杯把的杯子的主视图中将杯把放在了右侧边。按照案例1中的投影方法，即主与后、左与右、俯与仰视图对称的规律，便可得到后视图中杯把在左侧，俯仰视图中杯把在左侧在右侧，右视图中杯把在前侧，左视图中杯把在后侧的结论，从而可快速绘制出杯子的六视图。

上述就是外观设计六视图的制作方法，以及外观专利申请图片示范，可以帮我们更好的掌握外观设计专利申请时的作图方式，通过外观专利申请图片示范参考而做出来的优质的六视图可以提高外观设计专利申请的通过率。建议在申请外观专利之前先咨询专业人士或委托专业的专利申请代理机构，知美网提供专业的国内外外观专利申请代理，只需提供相应的三维模型或产品实物，我们帮你快速地绘制出符合外观专利申请的六视图图片。
